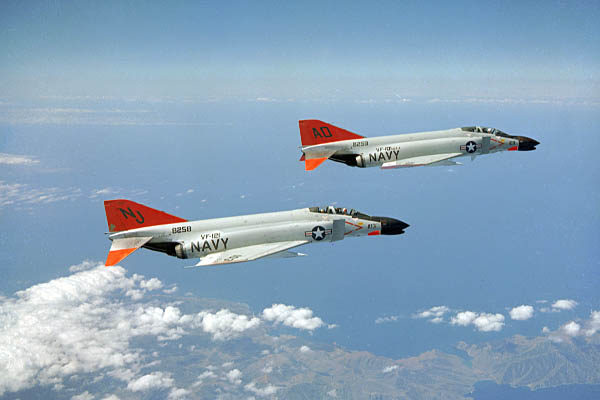

F-4 Phantom II 幽靈式戰鬥機


  F-4“幽靈”(Phantom)是美國原麥克唐納公司(現併入波音公司)為海軍研製的雙座雙發艦隊重型防空戰鬥機,後來美國空軍也大量採用。F-4於1956年開始設計,1958年5月第一架原型機試飛,生產型則於1961年10月開始正式交付海軍使用。1963年11月開始進入空軍服役。

  F-4是美國第二代戰鬥機的典型代表,各方面的性能都比較好,不但空戰性能好,對地攻擊能力也很強,是美國空、海軍六、七十年代的主力戰鬥機,參加過越南戰爭和中東戰爭,也曾經是美國空軍的“雷鳥”飛行表演隊的表演用機。F-4採用外翼上反、帶犬齒前緣、大根梢比、小展弦比的後掠式低單翼,機頭為大型雷達罩,垂尾與下反的平尾之間形成120度的夾角。這些經大量風洞試驗選定的特殊外形特徵,加上採用了噴氣襟翼等措施,使飛機著陸速度低、低速飛行時不易翼尖失速。該機採用兩側進氣的氣動佈局,採用了帶附面層控制板的側面進氣口,發動機為兩台J79-GB-17渦噴發動機,單臺最大推力為5385千克力,加力推力為8120千克力。其主要機載設備包括AN/AJB-7全高度轟炸系統,AN/APQ-120火控雷達, AN/ASA-32自動火力控制系統,AN/ASQ-91武器投放系統,AN/ASG-26前置角計算光學瞄準具,AN/APR-36、37雷達尋的和警戒系統等。F-4的缺點是大迎角機動性能欠佳,高空和超低空性能略差,起降時對跑道要求較高。

  F-4是六十年代以來美國生產數量最多的戰鬥機,型別眾多,其主要型別有:A型,艦隊防空型,生產49架;B型,海軍全天候型,共生產696架;RF -4B,B型的偵察型,生產46架;C型,空軍戰術型,共生產583架;RF-C,偵察型,共生產493架;D型,空軍的戰鬥轟炸型,共生產825架;E 型,空軍制空型,共生產846架;F-4EJ,日本仿製型,共生產109架;RF-4E,西德等國使用的偵察型,共生產102架;F型,西德定購的單座型,共生產175架;J型,海軍艦隊防空型,共生產518架;K、M型,英國海軍和空軍的使用型,共生產174架;S型,J型的改進型;G型,空軍的反雷達攻擊型。至1981年全部停產,共生產5195架,使用國家包括美國、英國、日本、西德、伊朗、希臘、埃及、西班牙、以色列以及韓國等。目前仍有少數的 F-4現役。以下內容適合F-4E。


武器裝備:  一門M61Al六管機炮。可挂6枚“麻雀”II或4枚“麻雀”II和4枚“響尾蛇”空空導彈,也可挂AGM-12“小鬥犬”空地導彈,AGM-62A “白星眼”電視炸彈,AGM-65A“幼畜”電視炸彈,AGM-45、AGM-78B反輻射導彈以及各種常規炸彈和核彈等。最大載彈量7250千克。

尺寸數據:  翼展11.7米,機長19.20米,機高5.02米,機翼面積49.24平方米,機翼後掠角(1/4弦線處)45度,展弦此2.82,機翼平均相對厚度5.1%,主輪距5.46米,前主輪距5.92米。

重量數據:  空重13760千克,作戰起飛重量18820千克,最大起飛重量28030千克,最大著陸重量20870千克,機內燃油量7760千克。

性能數據:  最大平飛速度(高空)M2.27/2410千米/小時,(海平面)M1.1/1350千米/小時,巡航速度960千米/小時,爬升率(高度9000米)110米/秒,實用升限18000米,作戰半徑(挂副油箱,4枚導彈)1200千米,轉場航程3200千米。
